對夾蝶式止回閥原理及特點介紹（圖）

    蝶式止回閥是一款廣泛應用于工業、環保、水處理、高層建筑給排水管路，阻止介質逆向流動的閥門裝置，采用對夾鏈接，因此也常被稱為對夾式蝶形止回閥。

    蝶式止回閥的蝶板為兩個半圓，且采用彈簧強制復位，密封面可為本體堆焊耐磨材料或襯橡膠，使用范圍廣，密封可靠。

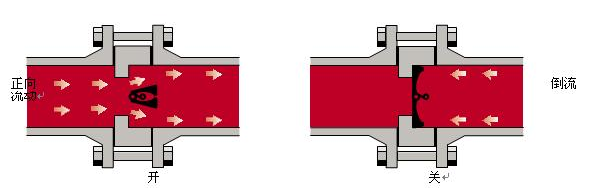

    蝶式止回閥工作原理圖如下：



    蝶式止回閥閥瓣動作空間小，閥門的結果長度可縮小。閥瓣只在接近流體中心部位動作，閥門的高度可以降低。因此，閥門的結構緊湊，閥瓣為翼型，閥瓣的開度大。當流體流動時，由于偏心，閥瓣的回轉半徑小，閥瓣能夠迅速開啟，并在最后階段，重錘偏過中心線，幫助閥瓣達到全開位置，而且能夠起到穩定作用，不受水流動的影響，使行動阻力小。因此流體正流時，流體壓力損失小。

    蝶式止回閥產品特點:

    1、體積小、重量輕、結構緊湊、便于維護。

    2、閥板采用對偶板上加兩個扭力彈簧的設計，可使閥板自行速閉。3、因速閉作用，可防止介質倒流，消除水錘作用強。

    4、閥體結構長度尺寸小、剛性好。

    5、安裝方便，可在水平、垂直兩個方向的管路上安裝。6、達到 密封，水壓試驗泄漏量為零。

    7、使用性能安全可靠，抗干擾性好。
